Что такое фундаментные болты по ГОСТ 24379.1‑80?
Фундаментные болты — это специальные анкеры, предназначенные для надёжного крепления конструкций, оборудования и металлоконструкций к основанию фундамента. Стандарт ГОСТ 24379.1‑80 (и связанный ГОСТ 24379.0‑80) регламентирует формы, типоразмеры и конструктивные особенности таких болтов. Правильно выбранный и установленный фундаментный болт обеспечивает долговечность и безопасность всего сооружения, поэтому важно понимать классификацию и особенности каждого типа болтов, указанных в стандарте.

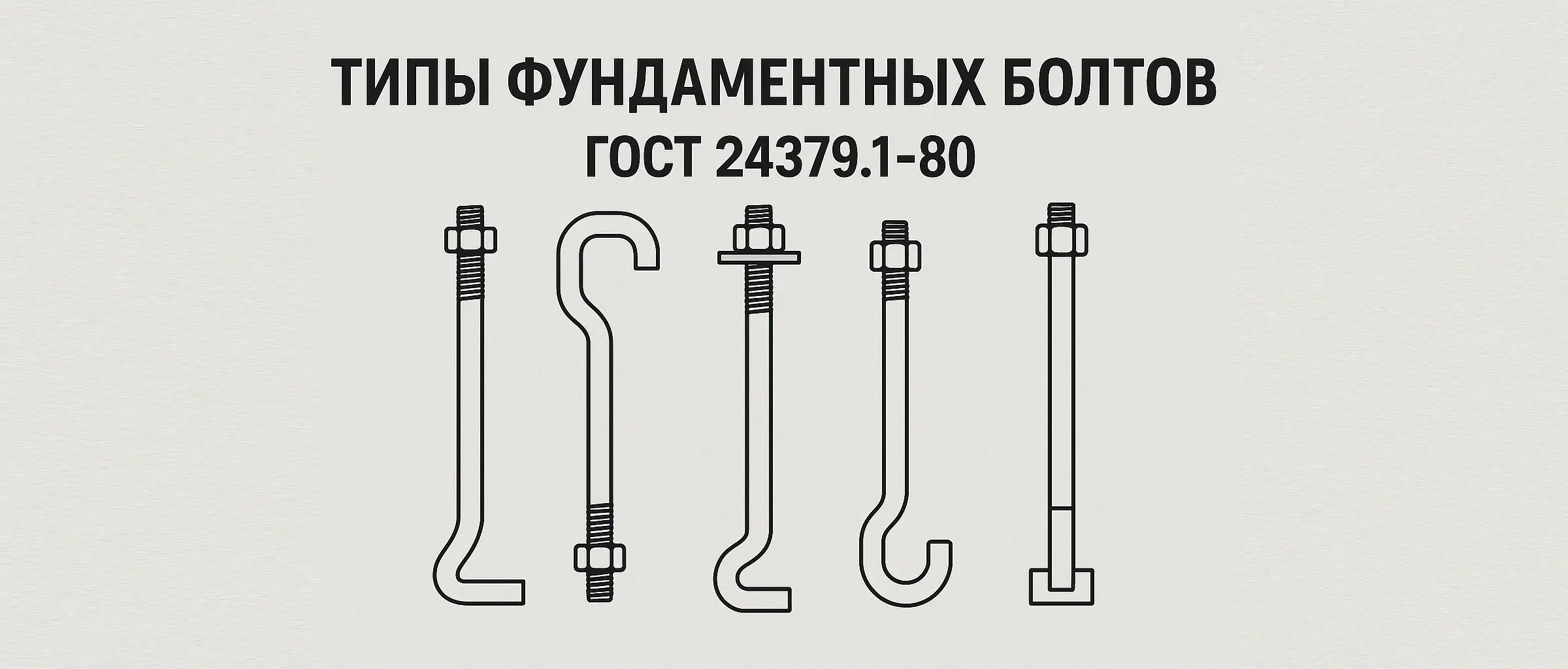

Типы фундаментных болтов по ГОСТ 24379.1‑80
Стандарт делит фундаментные болты на шесть типов. Ниже — основные виды с примерами из каталога вашего магазина:
- Тип 1 – изогнутые анкеры:
Фундаментные болты 1-1 и
Фундаментные болты 1-2 применяются до заливки бетона, когда шпилька зафиксирована в опалубке с изгибом. - Тип 2 – болты с анкерной плитой:
Фундаментные болты 2-1,
Фундаментные болты 2-2 и
Фундаментные болты 2-3 подходят для усиленных креплений, где требуется анкерная плита для распределения нагрузки. - Тип 3 – составные болты:
Фундаментные болты 3-1 и
Фундаментные болты 3-2 выполнены из нескольких частей и позволяют монтаж после заливки. - Тип 4 – съёмные болты:
Фундаментные болты 4-1,
Фундаментные болты 4-2 и
Фундаментные болты 4-3 используются там, где требуется сменная шпилька. - Тип 5 – прямые болты:
Фундаментные болты 5 — прямой стержень с резьбой, часто применяют для стандартных нагрузок. - Тип 6 – болты с коническим концом:
Фундаментные болты 6-1,
Фундаментные болты 6-2 и
Фундаментные болты 6-3 — используются для монтажа до заливки или с приваркой к арматуре.
Каждый тип рассчитан на определённые условия монтажа и нагрузки: до или после заливки, с анкерной плитой или без, со сменной шпилькой или нет. Знание особенностей позволяет правильно подобрать решение под конкретный проект.
Как выбрать нужный тип болта
При выборе фундаментного болта ориентируйтесь на следующие параметры:
- Тип фундамента и характер нагрузки (например, колонны, оборудование, мостовые конструкции)
- Условия монтажа: до заливки бетона или после её завершения
- Тип и состояние грунта, наличие агрессивных сред или климатические особенности
- Требования проектной документации и стандарта ГОСТ: диаметр резьбы, длина болта, класс стали, анкерная плита и защитное покрытие
- Возможности поставщика: наличие размеров, покрытий, сроки изготовления
Например, если нужно закрепить металлоконструкцию на заранее подготовленном фундаменте с высоким уровнем нагрузки — подойдёт тип 2 или тип 4. Если монтаж производится до заливки бетона для стандартной нагрузки — тип 1 или тип 5 могут быть более экономичны.
Вывод
Выбор типа фундаментного болта согласно ГОСТ 24379.1‑80 — это не просто формальность, а залог надёжности и безопасности конструкции на десятилетия. Использование продукции, изготовленной в соответствии с нормативами и от проверенного производителя, помогает избежать дефектов монтажа и эксплуатационных проблем. При необходимости консультации или проекта — свяжитесь с нашей службой технической поддержки, и мы поможем подобрать оптимальный вариант под вашу задачу.
