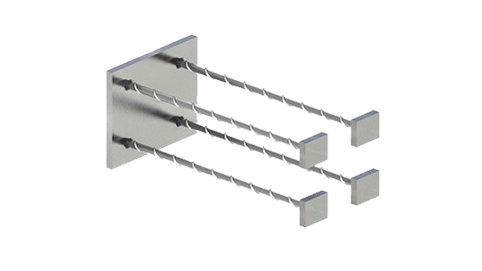

Закладные изделия МН 108 по серии 1.400-15 выпуск 1

КАК СДЕЛАТЬ ЗАКАЗ?

Мы всегда рады помочь вам подобрать лучшее решение для вашей задачи. Свяжитесь с нами по телефону, в WhatsApp или оставьте заявку на звонок. Наши менеджеры проведут для вас подробную консультацию, ответят на все вопросы и помогут оформить заказ.

+7 (777) 588-99-46
ЗАЯВКА НА ЗВОНОК
НАПИСАТЬ В WHATSAPP
Категории: , ,

Изделие закладное МН 108-1

Параметр Обозначение Значение
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.3
Выборка стали на 1 изделие (арм. AIII ф12), кг   1.7
Итого, кг   3
Обозначение детали   1.400-15.B1.120-18

Изделие закладное МН 108-2

Параметр Обозначение Значение
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 370
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.3
Выборка стали на 1 изделие (арм. AIII ф12), кг   1.3
Итого, кг   2.6
Обозначение детали   1.400-15.B1.120-19

Изделие закладное МН 108-3

Параметр Обозначение Значение
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 270
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.3
Выборка стали на 1 изделие (арм. AIII ф12), кг   1
Итого, кг   2.3
Обозначение детали   1.400-15.B1.120-20

Изделие закладное МН 108-4

Параметр Обозначение Значение
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470
Размеры пластин усиления и кол-во, мм   50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.3
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг   1.7
Итого, кг   3.8
Обозначение детали   1.400-15.B1.120-21

Изделие закладное МН 108-5

Параметр Обозначение Значение
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 370
Размеры пластин усиления и кол-во, мм   50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.3
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг   1.3
Итого, кг   3.4
Обозначение детали   1.400-15.B1.120-22

Изделие закладное МН 108-6

Параметр Обозначение Значение
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 170
Размеры пластин усиления и кол-во, мм   50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.3
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг   0.6
Итого, кг   2.7
Обозначение детали   1.400-15.B1.120-23

Тип закладного изделия

МН
Номер изделия

108
Серия

1.400-15
Выпуск

1
