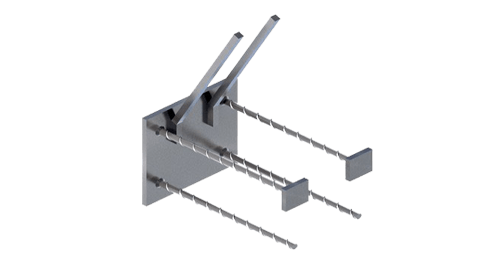

Изделие закладное МН 301-1
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 |
| Размер пластины, мм | B | 150 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 140 |
| Привязки анкеров, мм | а2 | 30 |
| Привязки анкеров, мм | b1 | 90 |
| Привязки анкеров, мм | b2 | 35 |
| Привязки анкеров, мм | c1 | 80 |
| Привязки анкеров, мм | c2 | 60 |
| Количество и диаметр гнутых анкеров | 2ф12AIII | |
| Длина гнутых анкеров, мм | l | 480 |
| Длина гнутых анкеров, мм | h | 120 |
| Количество и диаметр прямых анкеров | 4ф12AIII | |
| Длина прямых анкеров, мм | L | 120 |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.2) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.9 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.4 |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.5 | |
| Итого, кг | 3.8 | |
| Обозначение детали | 1.400-15.B1.310 |
Изделие закладное МН 301-2
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 |
| Размер пластины, мм | B | 150 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 140 |
| Привязки анкеров, мм | а2 | 30 |
| Привязки анкеров, мм | b1 | 90 |
| Привязки анкеров, мм | b2 | 35 |
| Привязки анкеров, мм | c1 | 80 |
| Привязки анкеров, мм | c2 | 60 |
| Количество и диаметр гнутых анкеров | 2ф12AIII | |
| Длина гнутых анкеров, мм | l | 480 |
| Длина гнутых анкеров, мм | h | 170 |
| Количество и диаметр прямых анкеров | 4ф12AIII | |
| Длина прямых анкеров, мм | L | 170 |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.2) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.9 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.4 |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.6 | |
| Итого, кг | 3.9 | |
| Обозначение детали | 1.400-15.B1.310-01 |
Изделие закладное МН 301-3
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 |
| Размер пластины, мм | B | 150 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 140 |
| Привязки анкеров, мм | а2 | 30 |
| Привязки анкеров, мм | b1 | 90 |
| Привязки анкеров, мм | b2 | 35 |
| Привязки анкеров, мм | c1 | 80 |
| Привязки анкеров, мм | c2 | 60 |
| Количество и диаметр гнутых анкеров | 2ф12AIII | |
| Длина гнутых анкеров, мм | l | 480 |
| Длина гнутых анкеров, мм | h | 170 |
| Количество и диаметр прямых анкеров | 4ф12AIII | |
| Длина прямых анкеров, мм | L | 220 |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.2) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.9 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.4 |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.8 | |
| Итого, кг | 4.1 | |
| Обозначение детали | 1.400-15.B1.310-02 |
