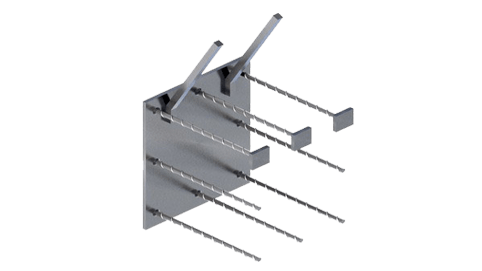

Изделие закладное МН 312-2
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 |
| Размер пластины, мм | B | 400 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 120 |
| Привязки анкеров, мм | а2 | 30 |
| Привязки анкеров, мм | b1 | 160 |
| Привязки анкеров, мм | b2 | 40 |
| Привязки анкеров, мм | c1 | 170 |
| Привязки анкеров, мм | c2 | 65 |
| Количество и диаметр гнутых анкеров | 2ф16AIII | |
| Длина гнутых анкеров, мм | l | 620 |
| Длина гнутых анкеров, мм | h | 160 |
| Количество и диаметр прямых анкеров | 8ф12AIII | |
| Длина прямых анкеров, мм | L | 170 |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.3) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.5 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.6 |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.2 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 2.3 | |
| Итого, кг | 11.6 | |
| Обозначение детали | 1.400-15.B1.330 |
Изделие закладное МН 312-3
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 |
| Размер пластины, мм | B | 400 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 120 |
| Привязки анкеров, мм | а2 | 30 |
| Привязки анкеров, мм | b1 | 160 |
| Привязки анкеров, мм | b2 | 40 |
| Привязки анкеров, мм | c1 | 170 |
| Привязки анкеров, мм | c2 | 65 |
| Количество и диаметр гнутых анкеров | 2ф16AIII | |
| Длина гнутых анкеров, мм | l | 620 |
| Длина гнутых анкеров, мм | h | 210 |
| Количество и диаметр прямых анкеров | 8ф12AIII | |
| Длина прямых анкеров, мм | L | 220 |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.3) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.5 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.6 |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.6 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 2.3 | |
| Итого, кг | 12 | |
| Обозначение детали | 1.400-15.B1.330-01 |
Изделие закладное МН 312-4
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 |
| Размер пластины, мм | B | 400 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 120 |
| Привязки анкеров, мм | а2 | 30 |
| Привязки анкеров, мм | b1 | 160 |
| Привязки анкеров, мм | b2 | 40 |
| Привязки анкеров, мм | c1 | 170 |
| Привязки анкеров, мм | c2 | 65 |
| Количество и диаметр гнутых анкеров | 2ф16AIII | |
| Длина гнутых анкеров, мм | l | 620 |
| Длина гнутых анкеров, мм | h | 210 |
| Количество и диаметр прямых анкеров | 8ф12AIII | |
| Длина прямых анкеров, мм | L | 270 |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.3) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.5 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.6 |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.9 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 2.3 | |
| Итого, кг | 12.3 | |
| Обозначение детали | 1.400-15.B1.330-02 |
