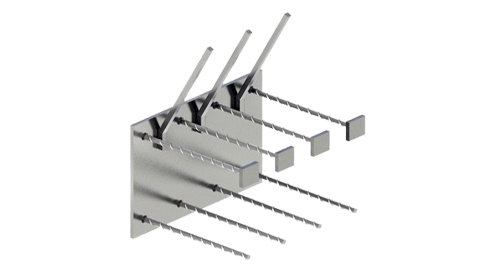

Изделие закладное МН 314-1
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 |
| Размер пластины, мм | B | 250 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 110 |
| Привязки анкеров, мм | а2 | 35 |
| Привязки анкеров, мм | b1 | 180 |
| Привязки анкеров, мм | b2 | 35 |
| Привязки анкеров, мм | c1 | 130 |
| Привязки анкеров, мм | c2 | 70 |
| Количество и диаметр гнутых анкеров | 3ф12AIII | |
| Длина гнутых анкеров, мм | l | 480 |
| Длина гнутых анкеров, мм | h | 120 |
| Количество и диаметр прямых анкеров | 8ф12AIII | |
| Длина прямых анкеров, мм | L | 120 |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 6.7 |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 0.6 | |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.6 | |
| Итого, кг | 8.9 |
Изделие закладное МН 314-2
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 |
| Размер пластины, мм | B | 250 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 110 |
| Привязки анкеров, мм | а2 | 35 |
| Привязки анкеров, мм | b1 | 180 |
| Привязки анкеров, мм | b2 | 35 |
| Привязки анкеров, мм | c1 | 130 |
| Привязки анкеров, мм | c2 | 70 |
| Количество и диаметр гнутых анкеров | 3ф12AIII | |
| Длина гнутых анкеров, мм | l | 480 |
| Длина гнутых анкеров, мм | h | 170 |
| Количество и диаметр прямых анкеров | 8ф12AIII | |
| Длина прямых анкеров, мм | L | 170 |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 6.7 |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 0.9 | |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.6 | |
| Итого, кг | 9.2 |
Изделие закладное МН 314-3
| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 |
| Размер пластины, мм | B | 250 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 110 |
| Привязки анкеров, мм | а2 | 35 |
| Привязки анкеров, мм | b1 | 180 |
| Привязки анкеров, мм | b2 | 35 |
| Привязки анкеров, мм | c1 | 130 |
| Привязки анкеров, мм | c2 | 70 |
| Количество и диаметр гнутых анкеров | 3ф12AIII | |
| Длина гнутых анкеров, мм | l | 480 |
| Длина гнутых анкеров, мм | h | 170 |
| Количество и диаметр прямых анкеров | 8ф12AIII | |
| Длина прямых анкеров, мм | L | 220 |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 6.7 |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 1.1 | |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.6 | |
| Итого, кг | 9.4 |
